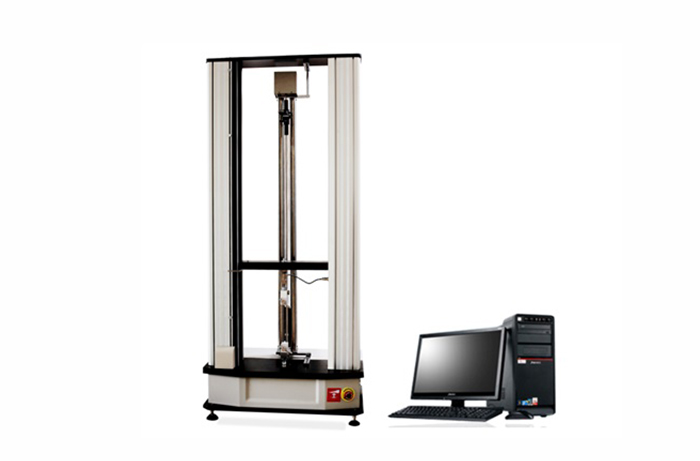

机台型号： HN-SFD型 10KN伺服控制电子试验机
一. 产品用途
HN-SFD型10KN伺服控制电子试验机主要适用于各种非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、剥离、剪切、环刚度等力学性能试验。该仪器由测量系统、驱动系统、控制系统及计算机客户端操作软件等部分构成。
二. 性能特点
1.采用美国传力(Transcell)力量传感器，具有精度高，线性好等优点；
2.动力系统采用伺服电机+伺服驱动器＋中国台wan ABBA滚珠丝杆＋同步带传动，运行平稳，噪音低；
3.上下夹具同轴度好且整体机械结构刚度高；
4.采集数据量处理能力强，可同时对多条测试曲线进行对比分析；
5.安全设施化，具有过载自动保护停机、上下行程限位保护停机、漏电自动断电保护；
6.位移、速度、力量三闭环控制系统，同步采集频率达120Hz以上，即使在材料屈服阶段也能数据真实可靠；
7.可实现定速度、定位移、定荷重(可设定保持时间)、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求；
8.软件操作界面可实现中英文及其它小语种任意切换，试验报告可通过Excel或Word文档格式输出。
三. 制造及测试适用标准
1.根据GB/T2611《试验机通用技术条件》和GB/T 16491《电子式试验机》标准制造；
2.根据GB/T12160《单轴试验用引伸计的规定》和GB/T16825《拉力试验机的检验》进行检定和验收；
3.测试标准：满足GB、ASTM、DIN、ISO、JIS、BS等标准要求。
四. 技术参数
1. 传感器量程： 10kN
2. 试验力示值分辨率： 1/300000
3. 试验力示值误差： 示值的±0.5％以内
4. 位移速率范围： 0.001-1000mm/min
5. 试验空间： 900mm（含夹持器）
6. 测试宽度： 350mm
7. 大变形引伸计误差： ±1mm
8. 位移相对误差： 示值的±0.5%以内
9. 采样频率： 120点/秒
10.电源： 220V /50HZ
11.功率： 400W 14.机台尺寸： 约530×900×1600mm长×宽×高
12.机台重量： 约180Kg。
五. 常规标配清单
1. 试验机主机一台；
2. 夹具一组；
3. 测试软件一套；
4. 台式电脑和彩色打印机各一台；
5. 相关电源线及数据线等；
6. 大变形引伸计。
六. 自主研发的试验机软件主板-第三代V3.0版
