一、概述
本试验机适用于测定生胶、素炼胶、混合胶的可塑性，将橡胶样放置于加压重锤光滑平面之间，在一定的温度、负荷下压缩一定的时间，并测量实验前后试样高度的变化。试样变形的大小，称之为该橡胶试样的可塑度。采用高精度温控及计时仪表，数字设定、显示温度值和时间，造型美观，操作方便。符合GB/T 12828《生胶和混炼胶塑性及复原值的测定》等标准的要求。
二、主要技术规格
1 两平行板间试样承受压力49±0.05N（包括百分表中弹簧作用力）
2 控制温度：70±1℃
3 百分表测程：0~30mm,精度：0.01mm
4 电热功率：220V±10%、700W
5 净重：≈35Kg
三、结构原理说明

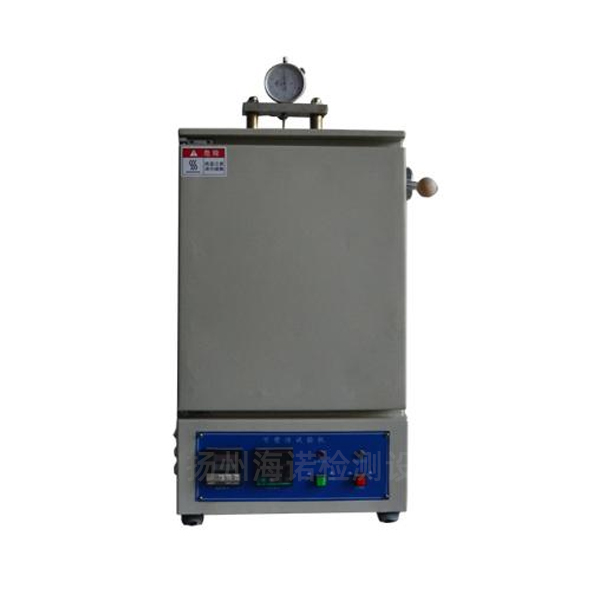

可塑性试验机由恒温箱、工作台、温控仪、计时器等几个部分组成。恒温箱夹层内充满玻璃纤维起保温作用。加压重锤和工作平台装置在恒温箱内。当转动手柄时，链条带动加压重锤沿两导杆上下移动，使得百分表数值随着加压重锤的移动而变化。
温控仪自动控制温度并保持恒温，确保试样在一定温度下试验。
计时器自动控制时间到一定时间后自动报警，表示一个试样试验完成。
四、计算方法
塑性值：h1×100
复原值：（h2-h1）×100
h0——在试验室温下测量的试样的原始高度mm
h1——试样经负荷作用3分钟后的高度mm
h2——除去负荷，在室温下恢复3分钟后的试样高度mm
以0.01mm为一个塑性值或复原值。
试验结束后结果以3个试样的中值表示。
五、试样标准
5.1、试样为圆柱形，直径为φ16±0.5mm，高度10±0.25mm；
5.2、试样不应有气泡、气孔和杂物；
5.3、如果试样厚度达不到规定时，可用二三层贴合起来，切取时胶温不应低于40℃；
5.4、试样可用未硫化橡胶胶片，按GB6038有关规定进行，作为对比试验的试样的制备方法应该严格一致，试样制备及从胶片上截取的时间间隔应不少于一小时。
5.5、试样数量不少于三个。
六、注意事项
1、本机出厂前一般已将设定温度调好，用户使用前应检查是否正确。
2、本机由于灵敏度较高，可能出现误触发，需按停止键后进行工作。
3、应可靠接地。
4、使用后，应关闭电源，待冷却后用防尘罩遮盖。
注意：
1、将试样放入可塑度进行试验时，向上提手柄，听见咔嗒声即可。
2、百分表调零时，BI须将温度升到70度，将指针对准零位，锁紧压紧螺母。
